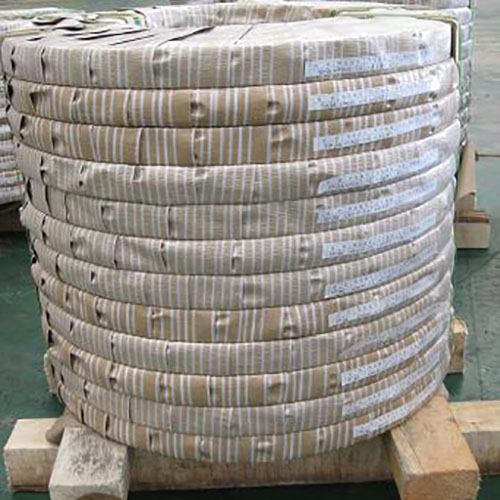

طريقة قياس سمك لفائف الفولاذ المقاوم للصدأ 316L

قياس سمكلفائف الفولاذ المقاوم للصدأ 316Lتعتبر خطوة مهمة لضمان جودتها ومطابقتها للمواصفات القياسية. فيما يلي العديد من طرق قياس السماكة شائعة الاستخدام:

1. قياس سمك بالموجات فوق الصوتية

المبدأ: تستخدم أجهزة قياس سمك الموجات فوق الصوتية وقت انتشار إشارات الموجات فوق الصوتية لقياس سمك المواد. تنتقل الموجات فوق الصوتية إلى المادة من جانب واحد، وتعود إلى المستشعر من خلال الانعكاس. يتم حساب سمك المادة بناءً على وقت الانتشار.

قابلية التطبيق: ينطبق على المعادن والمواد الصلبة الأخرى، خاصة بالنسبة للمواد ذات متطلبات قياس السُمك العالي مثل الفولاذ المقاوم للصدأ.

خطوات العملية:

ضع مسبار الموجات فوق الصوتية على اتصال بالسطح المعدني وقم بممارسة قدر معين من الضغط.

اضبط المعدات بعناية بحيث يمكن أن تنعكس الموجات فوق الصوتية بدقة إلى المسبار من جانب واحد.

يقوم الجهاز تلقائيًا بحساب السُمك وعرضه على جهاز القياس.

2. مقياس السماكة المغناطيسية

المبدأ: تستخدم مقاييس السماكة المغناطيسية عادة لقياس سماكة المعادن (مثل الفولاذ) ذات الركائز المغناطيسية. تحدد الأداة سمك المعدن عن طريق قياس التغير في المجال المغناطيسي.

قابلية التطبيق: ينطبق بشكل أساسي على قياس المواد المغناطيسية الحديدية، وقد لا ينطبق على المعادن غير المغناطيسية، أو قد تكون هناك حاجة إلى إصدار خاص.

خطوات العملية:

ضع المسبار على سطح لفائف الفولاذ المقاوم للصدأ.

يقوم الجهاز بحساب قيمة السُمك من خلال العلاقة بين المجال المغناطيسي المتولد وسمك المادة المقاسة.

3. الميكرومتر الميكانيكي

المبدأ: يقيس الميكرومتر الميكانيكي سمك المعدن عن طريق الاتصال الجسدي، وهو مناسب للقياس الدقيق ضمن نطاق صغير.

إمكانية التطبيق: مناسبة لقياس سمك نطاق صغير، وعادة ما تستخدم في المختبرات أو عمليات فحص الجودة.

خطوات العملية:

افتح الميكرومتر واضبط نطاق القياس الخاص به.

قم بتثبيت رأس القياس على حافة الملف المعدني وقم بتدوير المقبض بلطف حتى يصبح الميكرومتر على اتصال وثيق بالسطح المعدني.

اقرأ المقياس الموجود على الميكرومتر للحصول على قيمة السُمك.

4. تحليل مضان الأشعة السينية (XRF)

المبدأ: يقيس تحليل مضان الأشعة السينية السُمك عن طريق إصدار الأشعة السينية إلى سطح الفولاذ المقاوم للصدأ ثم تحليل طيف مضان الصدى. ينطبق على قياس سمك الطلاء أو طبقة الطلاء.

قابلية التطبيق: يستخدم بشكل أساسي لقياس سمك الطلاء، وهو مناسب لفحص طلاء سطح الفولاذ المقاوم للصدأ.

خطوات العملية:

تهدف مسبار الأشعة السينية على سطح القياس.

إثارة الأشعة السينية وجمع إشارة الصدى الفلورية، ويقوم الجهاز تلقائيًا بحساب السُمك.

5. قياس سمك الليزر

المبدأ: يستخدم قياس سمك الليزر شعاع الليزر لإضاءة سطح ألفائف الفولاذ المقاوم للصدأ، ويحسب سمك الفارق الزمني للضوء المنعكس.

قابلية التطبيق: إنها مناسبة للقياس السريع والدقيق لسمك المواد المعدنية، ومناسبة بشكل خاص لخطوط الإنتاج أو الاختبار الآلي.

خطوات العملية:

قم بتوجيه مستشعر الليزر نحو سطح الجسم المراد قياسه.

يصدر مستشعر الليزر شعاع ليزر ويستقبل الضوء المنعكس، ويتم الحصول على قيمة السُمك عن طريق حساب فرق وقت انتشار الشعاع.

6. مقياس السماكة الإلكتروني

المبدأ: تستخدم أجهزة قياس السُمك الإلكترونية عادةً السعة والتحريض ومبادئ أخرى لقياس سمك لفائف الفولاذ المقاوم للصدأ.

قابلية التطبيق: إنها مناسبة للقياس السريع عبر الإنترنت للمواد ذات الطبقة الرقيقة، وخاصة الصفائح المعدنية.

خطوات العملية:

ضع مستشعر مقياس السُمك الإلكتروني على اتصال بسطح الفولاذ المقاوم للصدأ.

يقوم الجهاز تلقائيًا بقياس وعرض قيمة السُمك.

وباختصار، يعتمد اختيار طريقة القياس المناسبة على متطلبات دقة القياس وبيئة القياس وتوافر المعدات. بالنسبة للإنتاج على نطاق واسع والكشف في الوقت الحقيقي الذي يتم مشاهدته بشكل شائع في الإنتاج الصناعي، فإن مقاييس السماكة بالموجات فوق الصوتية ومقاييس السماكة الإلكترونية هي الخيارات الأكثر استخدامًا. بالنسبة للقياسات صغيرة الحجم ذات متطلبات الدقة العالية، تعد الميكرومترات الميكانيكية وقياس سمك الليزر أيضًا من الخيارات الجيدة.
